mcHF用中華ケースとの攻防

ここのところVN4002のドキュメント作成などでmcHFから離れていましたが、eBayを見てみるとmcHF用のケースがいくつか出品されていたので1セット購入してみました。

 いずれもV0.4からV0.6まで対応しているということでしたが、過度の期待はしないでおこうと思い一番安いところを選んでみました。（掲載されている写真を見る限り2種類ほどあるのかなと思えますが実体は不明です）

free shippingでしたが1週間ほどで到着しました。

四つ角が丸まっていて一抹の不安がよぎりました。

説明書なんて贅沢なものはありません

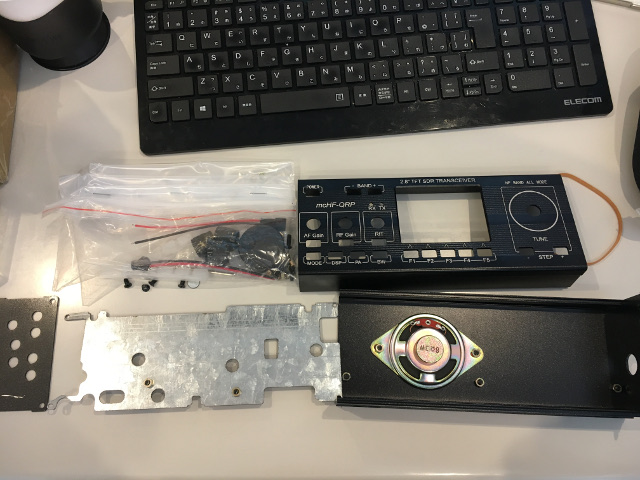

内容はこんな感じで、ケース本体と側版、中のシールド板、つまみネジ類です。ハンドルや傾斜させるスタンドもありません（一番安かったし・・・）。そのかわりメインダイヤルがアルミダイキャストっぽくて質感もなかなか良さそうです。サブダイヤルは最近多く見かけるローレット用のただ被せるだけのタイプでしたが、強めに押し込めばD軸にも入ります。（D軸用のつまみってほとんど見かけなくなりましたよね・・・）

 ケースの中に各パーツが同梱されていましたが、開封してチェックするとやはりというか内部の緩衝材がほとんどなく、そのため搬送中にお互いが当たったのだろうと思いますがシールド版の一部が曲がり側版の内側が傷ついています。ケース自体は綺麗に仕上がっているだけにこの辺残念ですね。緩衝材もう少し入れてくれればこういったことはないんですが、まぁ中華製ということで諦めて曲がったところは自分で直すことにしましょう。

この細いところがひん曲がっていました。折れてなくてよかった＾＾；

 でもってmcHF本体を組み込むのですが、V0.6をうたっているだけあって中シールド板は穴の位置などバッチリ合っていました。（ほかの記事ではケミコンの穴の位置が違っているとかがあるみたいです）そのままではキャリアバランス用のポテンショメータが干渉するのでオリジナルにいったん戻しました。

一連の組み込み作業の中で一番の問題は、側板の各端子の穴の位置が高すぎてタクトスイッチとLCDがもろ干渉してしまうことでした。

V0.6だけの問題なのか分かりませんが、側板の穴はどれも2ミリほど高い位置にあります。側板の穴についてはアンテナ端子が他の穴とずれており、ヤスリで位置を3ミリほど下方向にずらしましたが他の穴には手を加えませんでした（見た目がかなり悪くなります。アクリル板に起こしても良いかも知れません）。一方タクトスイッチの頭を1,2ミリほど、LCDユニットを装着するソケットも2ミリ以上鑢で削り高さをなるべく低くしました。

これで何とかケースに組み込むことが出来ましたが、後で判明しましたが削りが不十分なこともありLCDユニットがケースの枠に押されて一部表示がおかしくなってしまいました。よく見ると、表のケースパネル部分が下側に若干たわんでいてLCDをよけいに圧迫しているようでしたので、手でたわみを減らすことで影響を少なくしました。しかし時すでに遅くLCDにダメージが残ってしまいました。ちょっと悔しかったので同じLCDユニットを調達して後日換装することにしました（1ユニット12USDと比較的安価です）。

もうひとつの問題はPA部のMOSFETと電源部の2本のレギュレータICの取り付け穴も上のほうにあり、リードを残した状態ですとデバイスがケースに取り付けられないばかりか蓋も閉まりません。そのためデバイスが基板にくっつくほどにリードの余りを極力減らしようやくケースにネジ止めすることができました。

このときPAのRD16HHF1を2本とも根元からリードを折り切ってしまいました（まだ使えるのに・・・）。部品箱には同じものが見つからなかったので代わりのデバイスを探したところ同じ三菱の高周波MOSFETシリーズのRD15HVF1があったので2本装着してみました。

RD15HVF1はV/UHF帯パワーアンプ用MOSFETでRD16HHF1よりもゲインが高そうですが、パワーメータで確認すると案の定出力が上がっていました。怪我の功名ってやつでしょうか（笑）
まだ詳しくスペアナで送信波を観察していませんが、新しいLCDユニットが到着して換装してから改めて測定してみようと思います。

LCDダメージは運用上それほど支障ないレベルですが、あとで新品と交換する予定にしました

 周辺の記事を見てみるとV0.4や0.5では組み込みには問題ないようですが、新しいV0.6ではいろいろと工夫しないと収まらないことが分かりました。これらの中華なケースに収めることを前提に考える場合は、PAのMOSFETとレギュレータは極力リードを短くして本体が基板にくっつくくらいにすること、LCDユニットはソケットを使わずに直に基板に装着してなるべく高さを低くすること、タクトスイッチはより背の低い（2mm高くらい？）モノに換装することが最低限必要でしょう。

今回の作業でLCD損傷はちょっと痛かったですが、ケースに収めると受信音も良くなるしレギュレータの放熱も良くなるようで、ケーシングするメリットは十二分にありますね。

ところでYahoo group内で高調波スプリアスの実測データとLPF modificationのレポートが上がっていました。自分のものと同様に40m,20mなどいくつかのバンド以外で高調波スプリアスが高いとのことでした。やはりLPFの改造は必要です。自分なりにフィルターを再デザインして取り入れようと思いますが、近接スプリアスの対策も目処がついてきたのでそろそろ変更申請をしても良い頃合でしょう。
